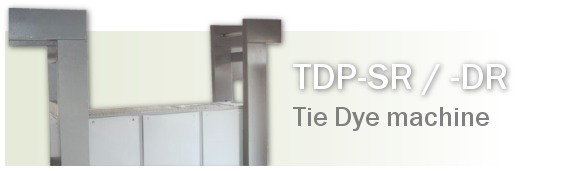

Preparation Machine for Tie Dye Effects
(batik dyeing effects) – TPD -SR applied for Patent
TDP-SR
(single rope execution)
With our machine fabric in rope form will be tied together by 1-4 yarn ends.
We can do S- or Z-windings but also S and Z at the same time (cross and criss-cross windings).
Number of windings per meter, tension of the yarn ends, distance between the windings and also
the winding angle can be adjusted due to frequency converters for each single drive.
We do single rope machines and also double rope machines for higher production.
We have machines for the winding process, we have machines for the unwinding process and we
also produce combination machines that can do the winding and unwinding process.
Different windings ? the dyeing effects are influenced by the tension used to wind the fabric, the distance
between the windings and the number of yarn ends used to tie the rope.
The winding process on our machines is very effective and the speed is 8-10 m/min so on a
double rope system up to 1200 m/h can be prepared. The process can be programmed, so
that for woven or knitted articles, lighter or more heavy articles , the important parameters
can be set accordingly . We get very regular and reproducible effects.
Vorbereitungsmaschine für Batik Färbungen (TIE Dye -Effekte)
wir haben diese Maschinen zum Patent angemeldet .
TDP-SR ( single rope execution – Einfachstrang-Ausführung) und
Mit unseren Maschinen lassen sich Web- oder auch Strickware verarbeiten . Die Maschine bereitet die in Strangform zusammengefasste Ware zur Färbung vor . Je nach Qualität und Komposition der Ware kann auf einer Haspel , einer Overflow ? od. Jetfärbemaschine die Ware im Strang gefärbt werden .
Dazu wird der Warenstrang durch ein bis zu vier Fäden zusammen geschnürt. Die Fäden aus einem sehr starken Polyester Garn werden von Spulen abgezogen und um den Warenstrang gewunden .
Wir haben zu diesem Zweck jeweils 2 Spulen auf einen Flügel montiert , der um den Warenstrang kreist , der durch das Zentrum des Flügels geführt wird .
Zwei solcher Flügel mit jeweils zwei Spulen Aufsteckmöglichkeiten sind hintereinander angeordnet und sind in Ihrer Drehzahl und Drehrichtung frei wählbar. Aus diesem Grund können eins bis vier Fäden aufgelegt werden . Die vier Fäden werden durch vier individuell einstellbare Fadenbremsen mit mehr oder weniger Spannung um den Warenstrang gelegt . Bei einer höheren Fadenspannung wird der Warenstrang stärker abgebunden und eingeschnürt , bei weniger Spannung bleibt der Strang weicher und bei der Färbung kann die Farbe besser eindringen .
Die Relativgeschwindigkeit zwischen Warentransport und Umwinder bestimmt das Wickelbild . Bei hoher Umwindung und relativ niedriger Warengeschwingkeit wird das Wickelbild dichter .
Alle Einstellparameter sind reproduzierbar einstellbar . Alle Motoren sind frequenzgeregelt . Als Option bieten wir auch eine speicherprogrammierbare Steuerung an , bei der alle qualitätsrelevanten Daten abgelegt werden und abrufbar sind .

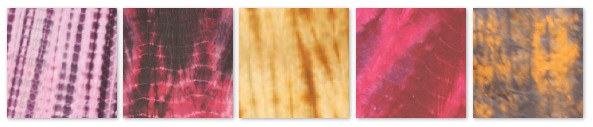

Die Maschine ermöglicht eine unzählige Musterungsmöglichkeit reproduzierbarer Effekte . Mit Hilfe unserer Maschine können selbst in Hochpreisländern zu vertretbaren Kosten Batikeffekte produziert werden .

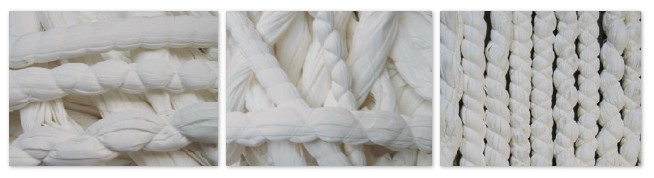

Zusätzlich kann die Maschine eingesetzt werden um neue Oberflächen Effekte zu erzielen . Dazu wird die Ware wie geschildert eingebunden , mit Dampf oder Hitze fixiert . wenn der Warenstrang dann geöffnet wird , hat die Ware dann das Bid angenommen , das sie durch das Einbinden erhalten hat- dichter oder weniger dicht .
Zusammenfassung :
- Wir produzieren die TDP-SR
- Mit unserer Maschine wird Stoff in Strangform durch 1 – 4 Garnenden zusammengebunden.
- Wir können in S- oder Z-Form wickeln, aber auch in S- und Z-Form zur gleichen Zeit (Kreuz- und Kreuz- und Quer-Wicklungen). Die Anzahl der Wicklungen pro Meter, die Spannung der Garnenden, der Abstand zwischen den Wicklungen und auch der Wicklungswinkel
Verschiedene Wicklungen für die Farbeeffekte werden beeinflusst von der Spannung, die beim Wickeln des Stoffes angewandt wird, dem Abstand zwischen den Wicklungen und der Anzahl der Garnenden, die benutzt werden, um den Strang zu binden.
Der Wicklungseffekt auf unseren Maschinen ist sehr effektiv, und die Geschwindigkeit beträgt 8 – 12 m/min, so können auf einem Doppelstrang-System bis zu 1400 m/h vorbereitet werden. Der Prozess kann programmiert werden, so dass die Parameter für gewebte oder gestrickte Artikel, leichtere oder schwerere Artikel entsprechend eingestellt werden k?nnen. Wir erhalten sehr regelmäßige und reproduzierbare Effekte.
Es sind keine speziellen Färbemaschine erforderlich . Lediglich der Färbeprozess, die Farbstoffe und die Hilfsmittel müssen für die Batikfärbung entsprechend ausgewählt werden . Bei Interesse können wir entsprechendes Know How vermitteln und bei der Ausmusterung Hilfestellung leisten.
Technische Spezifikationen
Abmessungen L x B x H 3500 x 1000 x 2400 mm
Gewicht ca. 600 kg
Strom 220/380 V und 50 Hz, 5 kW
Druckluft 6 bar, Anschluss G ??
Die Maschine wird bei Holthausen Maschinenbau exklusiv für Classen-TM hergestellt, CE-konform.
Wir haben nun auch Erfahrung in der Vorbereitung von konfektionierten Teilen für die Batikfärbung . Die Teile sind
auf unserer Maschine vorbereitet worden und dann auf einer Trommelfärbemaschine gefärbt worden
!
!
Auch auf fertigen Handtüchern haben wir neue Farbwirkungen erreicht

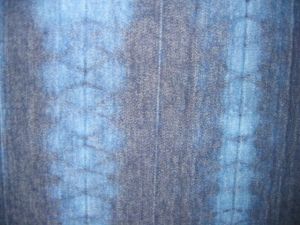

und selbst auf Blue Denim Meterware konnten wir diese neuen Farb- und Oberflächen- Effekte erreichen
| Fertigware | Meterware |
| Farbeffekte | Oberflächeneffekte |
| Konfektionierte Teile | frei wählbare und einstellbare Rapporte |
| Computergesteuert und programmierbar | hohe Geschwindigkeiten und Kapazitäten |
NEU NEU NEU !!!!!
Wir haben nun auch eine Maschine entwickelt , die das Umwindegarn nach der Färbung wieder abwickelt , damit die Ware für die Weiterverarbeitung im breiten Zustand geführt werden kann .
Damit ist der Prozess leistungsstark und preiswert, es kommen keine zusätzlichen Chemikalien zum Einsatz!
Die Effekte sind einzigartig und modisch , somit lassen sich höhere Verkaufspreise am Markt erzielen .
For further information , please contact us : Fax 0049 2594 890642 or e-mail: mailto:sd@classen-tm.com
Die PDF Datei kann mit folgendem Link geöffnet werden :
www.classen-tm.com/Einleger_TDP_engl.pdf
